สะพานในการทำแม่พิมพ์คืออะไร?
ในการผลิตไดบอร์ดที่ตัดด้วยเลเซอร์ หลังจากตัดไดบอร์ดแล้ว โครงสร้างทั้งหมดจะต้องยังคงเชื่อมต่ออยู่และรักษาความแข็งแรงเพียงพอสำหรับการประกอบและการผลิต

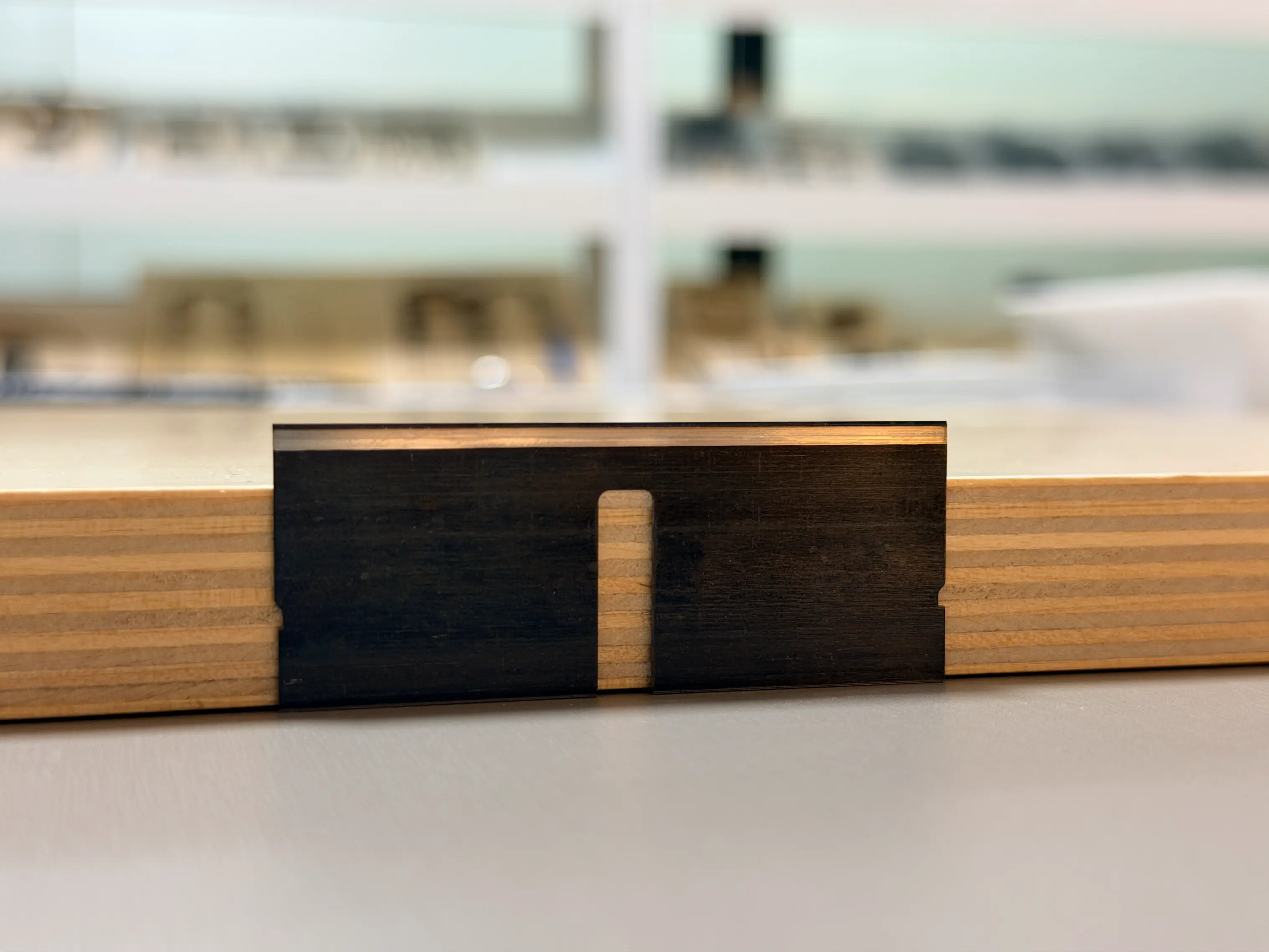

จุดเชื่อมต่อระหว่างส่วนต่างๆ ของไดย์บอร์ดเรียกว่าสะพาน.
สะพานที่ได้รับการออกแบบอย่างเหมาะสมจะช่วยรักษาเสถียรภาพโดยรวมของไดบอร์ด และช่วยให้กฎการตัดและกฎการพับยังคงอยู่ในตำแหน่งที่ถูกต้องระหว่างการทำงาน
หน้าที่หลักของสะพานในกฎเหล็ก
1. รักษาความแข็งแกร่งและความสมบูรณ์ของ Die Board
ในระหว่างการตัดด้วยเลเซอร์ของไดบอร์ด จะมีการสร้างเส้นตัดและช่องเปิดจำนวนมาก
หากไม่มีการออกแบบสะพานที่เหมาะสม ไดบอร์ดอาจแยกออกเป็นส่วนต่างๆ ทำให้การประกอบและการจัดการทำได้ยาก
สะพานช่วย:เก็บดายบอร์ดให้เป็นโครงสร้างที่สมบูรณ์เป็นหนึ่งเดียว
2. รักษากฎเหล็กให้อยู่ในตำแหน่งที่ถูกต้อง
บริดจ์ยังช่วยรักษาตำแหน่งของ:
กฎการตัด
กฎการพับ
สิ่งนี้จะป้องกันไม่ให้กฎเคลื่อนเนื่องจากแรงภายนอกระหว่างการประกอบแม่พิมพ์และการตัดด้วยไดคัท
ประเภทของสะพานตามความกว้าง
โดยปกติแล้วความกว้างของบริดจ์จะถูกเลือกตามการใช้งานของแม่พิมพ์และวัสดุในการตัด
①สะพานใหญ่
ความกว้าง: 6–10 มม
สะพานขนาดใหญ่มักใช้สำหรับ:
②สะพานกลาง
ความกว้าง: 2–5 มม
สะพานขนาดกลางมักใช้สำหรับ:
3.สะพานเล็ก
ความกว้าง: ต่ำกว่า 2 มม
สะพานขนาดเล็กใช้สำหรับ:
เส้นตัด/พับแบบสั้น
สะพานถูกสร้างขึ้นมาอย่างไรในการสร้างแม่พิมพ์?
หลังจากเข้าใจถึงความสำคัญของสะพานแล้ว ผู้ผลิตแม่พิมพ์หลายรายอาจถามว่า:
อุปกรณ์ใดที่สามารถนำมาใช้ทำสะพานในกฎเหล็กตายได้?
ตามเนื้อผ้า สะพานถูกสร้างขึ้นโดยใช้เครื่องสร้างสะพานแบบแมนนวล (Manual Notcher)
อย่างไรก็ตาม ด้วยการพัฒนาเทคโนโลยีระบบอัตโนมัติ เครื่องดัดกฎอัตโนมัติสมัยใหม่สามารถทำให้การประมวลผลบริดจ์เสร็จสมบูรณ์ได้อย่างมีประสิทธิภาพและแม่นยำยิ่งขึ้น
โดยทั่วไปมีสามวิธีทั่วไปในการสร้างสะพาน:
เครื่องบริดจ์แบบแมนนวลเป็นหนึ่งในเครื่องมือแบบดั้งเดิมที่ใช้ในการผลิตแม่พิมพ์
ผู้ปฏิบัติงานวางตำแหน่งกฎเหล็กด้วยตนเองและกดเครื่องมือสะพานเพื่อสร้างการเชื่อมต่อที่ต้องการ
ข้อดี:
✔ต้นทุนการลงทุนต่ำ
✔ เหมาะสำหรับการประมวลผลสะพานเป็นครั้งคราว
ข้อจำกัด:
อย่างไรก็ตาม การสร้างสะพานด้วยตนเองนั้นขึ้นอยู่กับประสบการณ์ของผู้ปฏิบัติงานเป็นอย่างมาก
ความท้าทาย ได้แก่ :
เหมาะสำหรับการผลิตปริมาณน้อยหรือการใช้งานแม่พิมพ์ทั่วไปมากกว่า
เครื่องสร้างสะพานแบบใช้ลมใช้อากาศอัดเพื่อสร้างสะพานบนกฎเหล็ก
เมื่อเปรียบเทียบกับเครื่องมือแบบแมนนวล จะให้การประมวลผลที่แข็งแกร่งและมีเสถียรภาพมากกว่า
ข้อดี:
✔แรงกดสม่ำเสมอมากขึ้น
✔ลดความพยายามของผู้ปฏิบัติงาน
✔ เหมาะสำหรับการประมวลผลสะพานซ้ำ

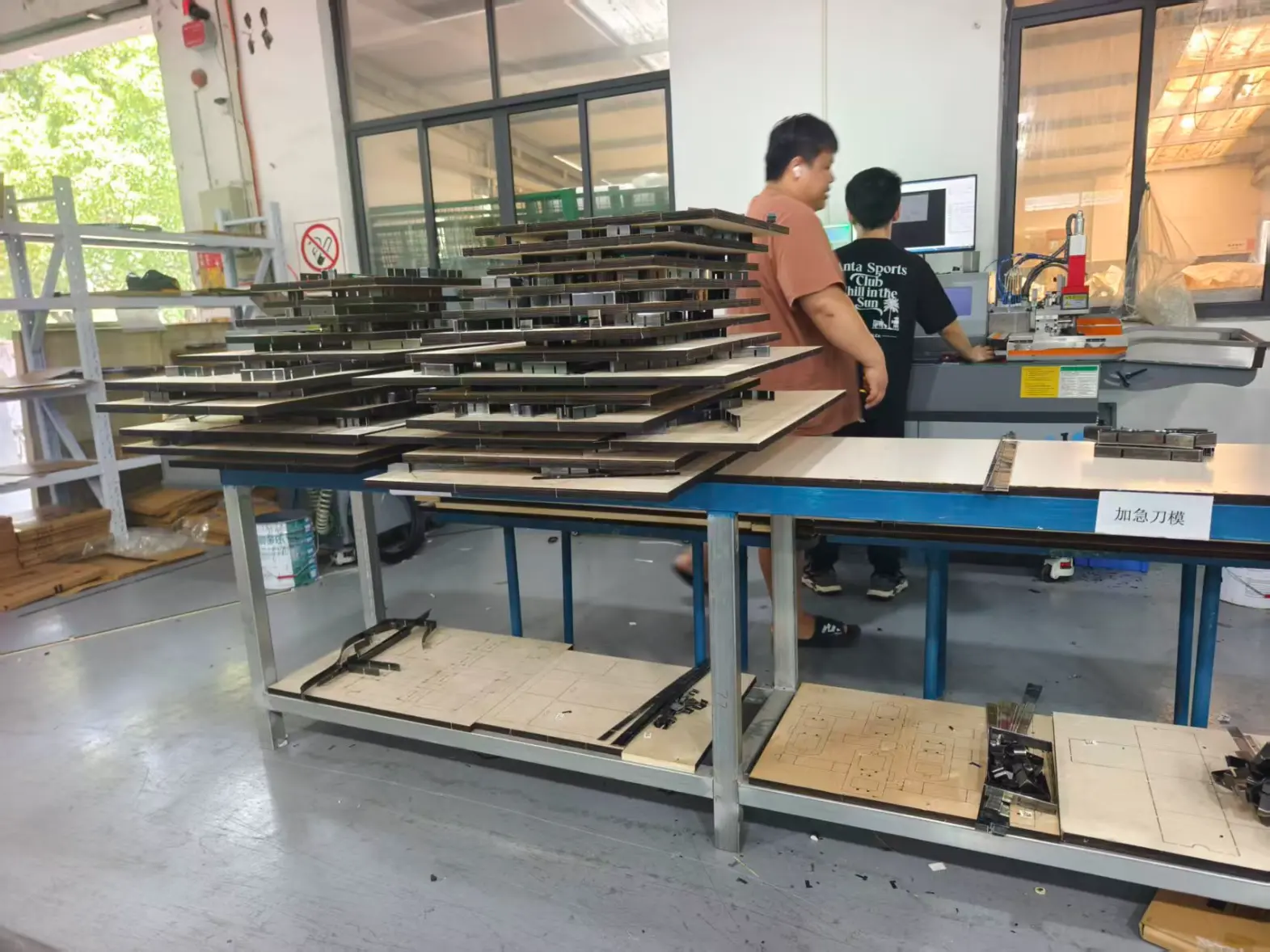

เครื่องสะพานนิวเมติกมักใช้ในโรงผลิตแม่พิมพ์ที่ต้องการประสิทธิภาพที่สูงกว่าการประมวลผลแบบแมนนวล
ข้อจำกัด:

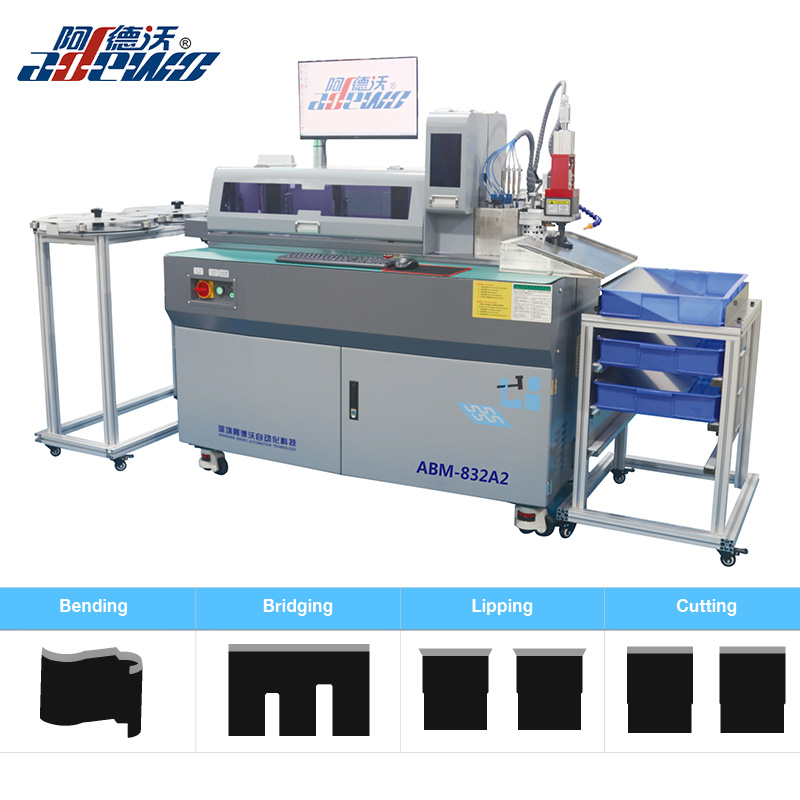

3. เครื่องดัดกฎอัตโนมัติพร้อมฟังก์ชันบริดจ์
เครื่องดัดกฎอัตโนมัติสมัยใหม่ผสมผสานการประมวลผลแบบบริดจ์เข้ากับขั้นตอนการผลิตอัตโนมัติ
เครื่องสามารถประมวลผล:
ฟังก์ชั่นพิเศษอื่นๆ
ตามแบบแม่พิมพ์
ข้อดีของการสร้างสะพานด้วยเครื่องดัดกฎอัตโนมัติ
1. ความแม่นยำที่สูงขึ้น
เครื่องจะประมวลผลตำแหน่งบริดจ์โดยอัตโนมัติตามข้อมูลการออกแบบ
ประโยชน์:
✔ตำแหน่งสะพานที่แม่นยำ
✔ขนาดสะพานที่สม่ำเสมอ
✔ ปรับปรุงคุณภาพแม่พิมพ์
2. ประสิทธิภาพการผลิตที่สูงขึ้น
แทนที่จะต้องเคลื่อนย้ายไปมาระหว่างเครื่องจักรที่แตกต่างกัน ผู้ปฏิบัติงานสามารถดำเนินการหลายกระบวนการให้เสร็จสิ้นในเครื่องเดียวได้
สิ่งนี้จะช่วยลด:
3.ฟังก์ชั่นหลากหลายในเครื่องเดียว
เมื่อเปรียบเทียบกับเครื่องจักรสร้างสะพานแบบดั้งเดิม เครื่องดัดอัตโนมัติสมัยใหม่สามารถรวมการทำงานหลายอย่างเข้าด้วยกัน:
นี่เป็นโซลูชั่นที่สมบูรณ์ยิ่งขึ้นสำหรับการผลิตแม่พิมพ์สมัยใหม่
เหตุใดผู้ผลิตแม่พิมพ์จึงเลือกเครื่องดัดกฎอัตโนมัติมากขึ้น
เนื่องจากการออกแบบบรรจุภัณฑ์มีความซับซ้อนมากขึ้นและลูกค้าต้องการการจัดส่งที่รวดเร็วขึ้น ผู้ผลิตแม่พิมพ์จึงต้องการอุปกรณ์ที่สามารถปรับปรุงทั้งประสิทธิภาพและคุณภาพได้
เครื่องดัดกฎอัตโนมัติไม่เพียงแต่สร้างสะพานเท่านั้น แต่ยังมอบโซลูชันการประมวลผลกฎเหล็กที่สมบูรณ์อีกด้วย
สำหรับบริษัทที่ต้องการยกระดับความสามารถในการผลิตแม่พิมพ์ ระบบอัตโนมัติกำลังกลายเป็นก้าวสำคัญสู่:
